板管蒸发冷却式双冷源冷热机组

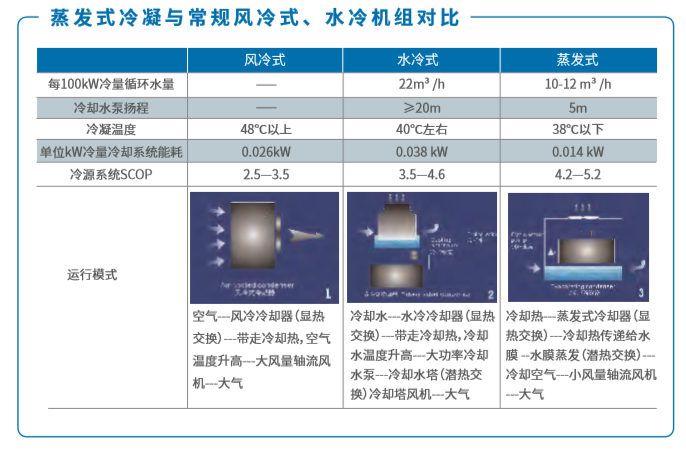

蒸发式冷凝器是以水和空气作冷却介质，利用水的蒸发 带走汽态制冷剂的冷凝热。 工作时冷却水由水泵送至冷凝管组上部喷嘴，均匀地喷 淋在冷凝排管外表面，形成一层很薄的水膜，高温汽态制冷剂由冷凝排管组上部进入，被管外的冷却水吸收热量 冷凝成液体从下部流出，吸收热量的水一部分蒸发为水 蒸汽，其余落在下部集水盘内，供水泵循环使用，风机强 迫空气以3-5m/s的速度掠过冷凝排管促使水膜蒸发，强化冷凝管外放热，并使吸热后的水滴在下落的进程中被空气冷却，蒸发的水蒸汽随从空气被风机排出，未被蒸发的水滴被脱水器阻挡住落回水盘（出自制造商产品技术资料）。
